窒化ケイ素チューブ: 概要、丈夫な理由、および使用場所

窒化ケイ素チューブとは何ですか?また他のセラミックと何が違うのですか?

窒化ケイ素チューブは、窒化ケイ素 (Si3N4) から製造された中空の円筒形コンポーネントです。窒化ケイ素 (Si3N4) は、ケイ素原子と窒素原子が化学結合して高密度の共有結合ネットワークを形成することで形成される高度な構造セラミックです。最も広く使用されている工業用セラミックであるアルミナやジルコニアなどの酸化物セラミックとは異なり、窒化ケイ素は非酸化物セラミックであり、イオン結合ではなく、Si-N 共有結合の強度と方向性によってその優れた特性が得られます。この原子構造の根本的な違いが、Si₃N₄ チューブに高強度、低密度、優れた耐熱衝撃性、そして酸化性、腐食性、機械的に要求の厳しい環境下で同時に優れた性能を兼ね備えた驚くべき組み合わせを与えています。

実際的な観点から言えば、窒化ケイ素セラミックチューブは、1,400°C の炉環境に設置し、急冷し、溶融金属に浸漬し、機械的荷重を加えても、割れたり大幅な劣化を起こすことなく使用できる数少ない材料の 1 つです。ほとんどの金属は、このような条件下では酸化またはクリープを起こします。他のほとんどのセラミックは熱衝撃で割れてしまいます。この特性の組み合わせにより、窒化ケイ素チューブが高額な価格で販売され、標準材料が常に失敗する用途に指定される理由が説明されています。

窒化ケイ素チューブは、外径数ミリメートルの薄肉実験用チューブから、外径 60 mm、長さ 1,500 mm を超える大型の工業用保護チューブまで、幅広いサイズで市販されています。必要とされる特定のグレード、焼結方法、および寸法公差は最終用途に大きく依存し、これらの変数の適切な組み合わせを選択することは、基材の選択自体と同じくらい重要です。

窒化ケイ素チューブの主要な物理的および機械的特性

パフォーマンス上の利点 窒化ケイ素チューブ 競合する材料に比べて、物理的、機械的、熱的特性の特定のセットに根ざしています。これらの特性を定量的に理解することで、エンジニアやバイヤーは情報に基づいた比較を行い、利害関係者に対して材料選択の決定を正当化できるようになります。

高い破壊靱性と高い曲げ強度の組み合わせは特に注目に値します。ほとんどのセラミックは、一方が他方と交換されます。非常に硬い材料は脆くなる傾向があり、壊滅的な亀裂が伝播する傾向があります。窒化ケイ素は、細長い β-Si₃N₄ 粒子の微細構造がミクロスケールで繊維強化複合材のように機能し、亀裂を材料内をまっすぐに伝播させるのではなく、亀裂を偏向させて橋渡しするため、両方を実現します。

窒化ケイ素のグレードと製造方法：実際に必要なものはどれか

すべての窒化ケイ素チューブが同じ方法で製造されているわけではなく、材料を高密度化するために使用される焼結プロセスは、最終的な微細構造、密度、強度、コストに大きな影響を与えます。主要なグレードを理解することは、過剰または過小な仕様を指定するのではなく、アプリケーションに適切な真空管を指定するのに役立ちます。どちらもコストに重大な影響を及ぼします。

ホットプレス窒化ケイ素 (HPSN)

ホットプレス窒化ケイ素は、MgO、Al2O3、Y2O3 などの焼結助剤を使用して窒化ケイ素粉末に高圧 (通常 20 ～ 30 MPa) と高温 (1,600 ～ 1,800℃) を同時に加えることによって製造されます。このプロセスにより完全な緻密化が促進され、Si₃N₄ グレードの中で最も高い機械的強度と最も低い気孔率を備えた材料が生成されます。800 ～ 1,000 MPa の曲げ強度が達成可能です。ただし、ホットプレスプロセスでは製造できる形状が制限されます。平板、ディスク、短い円筒などの単純な形状は実用的ですが、複雑なチューブや薄肉のチューブは難しく、高価です。 HPSN は通常、最大強度が主な要件であり、幾何学的制約が許容される場合に使用されます。

焼結反応結合窒化ケイ素 (SRBSN)

SRBSN は 2 段階のプロセスで製造されます。まず、シリコン金属粉末を所望のグリーン形状に成形し、約 1,300 °C で窒化して反応結合窒化シリコン (RBSN) に変換します。RBSN は非常に低い収縮で形状を維持します。得られた多孔質 RBSN プリフォームは、焼結助剤を使用して高温で焼結され、残留気孔率が閉じられ、ほぼ完全な密度が達成されます。このルートにより、長くて薄肉のチューブを含む複雑な形状を、優れた寸法精度と比較的安価な工具コストで製造できます。 SRBSN チューブは、600 ～ 800 MPa の曲げ強度と優れた耐熱衝撃性を備えており、熱電対保護チューブ、浸漬ヒーター シース、および工業炉用途に最も一般的な選択肢となっています。

窒化ケイ素ガス圧焼結体 (GPSSN)

ガス圧焼結では、高温焼結中に高めの窒素雰囲気 (通常 1 ～ 10 MPa) を使用して、1,700°C 以上の温度での窒化ケイ素の分解を抑制し、ホットプレスで使用されるプレス装置を必要とせずに、より高い緻密化温度を可能にします。その結果、HPSN に匹敵する強度と靭性を備えながらも、より高い形状作成の自由度を備えた完全に高密度の材料が得られます。 GPSSN は、他のグレードの粒界ガラス相が軟化し始める 1,200°C 以上の高温での強度保持が必要な用途に特に価値があります。一般に、要求の厳しい航空宇宙、タービン、高性能産業用途向けに仕様化されています。

反応結合窒化ケイ素 (RBSN)

その後の焼結ステップを行わずに反応結合させた窒化ケイ素は、完全に緻密なグレードよりも強度が低い多孔質材料 (残留気孔率 10 ～ 25%) を生成します (通常、曲げ強度は 150 ～ 300 MPa)。 RBSN の主な利点は寸法精度です。シリコン金属の窒化では実質的に体積の正味変化がゼロであるため、RBSN コンポーネントはシリコン金属の状態で最終寸法に近い寸法に機械加工され、その後、寸法変化がほとんどなく窒化されるため、コストのかかる焼結後のダイヤモンド研削が不要になります。 RBSN チューブは、最大強度の必要性よりも寸法精度や複雑な内部形状の方が重要な、低応力用途に使用されます。

窒化ケイ素チューブの主な産業用途

窒化ケイ素セラミックチューブは驚くほど幅広い業界で使用されており、それぞれの業界で材料の機能の異なるサブセットが活用されています。いずれの場合も、アプリケーションには代替材料が日常的に破壊または急速に劣化する条件が含まれます。これがまさに、Si3N4 チューブの高コストが正当化される理由です。

高温炉内の熱電対保護管

窒化ケイ素保護管の最も確立された用途の 1 つは、1,200°C 以上で動作する工業炉の熱電対シースとしてです。熱電対保護チューブは、熱電対センサー ワイヤーと過酷な炉雰囲気の間の物理的および化学的障壁として機能し、最小限のエラーで温度信号を伝えながら、酸化性ガス、腐食性燃焼生成物、機械的接触からセンサー ワイヤーを保護します。窒化ケイ素チューブは、空気中で 1,400°C までの酸化に耐え、他のセラミックに比べて熱伝導率が高く (これにより、チューブ壁と内部の感知接合部の間の熱遅れが減少します)、炉の起動と停止によって生じる繰り返しの熱サイクルに亀裂を生じることなく耐えることができるため、この役割に優れています。

特にアルミニウムの溶解および保持炉では、窒化ケイ素熱電対保護チューブがアルミナの代替品よりも劇的に優れています。溶けたアルミニウムはアルミナチューブを急速に濡らして浸透し、数週間以内に破損や熱電対の故障につながります。窒化ケイ素は溶融アルミニウムや他のほとんどの非鉄金属に濡れないため、同じ条件下で数か月または数年の耐用年数を測定できます。

溶融金属浸漬ヒーターシースおよびライザーチューブ

窒化ケイ素浸漬管は、電気浸漬ヒーターのシースや低圧ダイカスト機のライザー管として、アルミニウム、亜鉛、マグネシウムのダイカストおよび鋳造作業で広く使用されています。これらの用途では、チューブは 700 ～ 900°C の温度の溶融金属と直接、継続的に長時間接触します。溶融アルミニウムにおける Si₃N4 の非濡れ性挙動は、ここでは重要な特性です。これにより、管壁への金属の浸透が防止され、競合する材料を破壊する劣化メカニズムが排除されます。高い耐熱衝撃性 (溶融金属への最初の突入に不可欠)、溶融物に対する化学的不活性性、および溶融金属カラムの静水圧下での機械的強度の組み合わせにより、窒化ケイ素はこの要求の厳しい用途に最適な材料となっています。

半導体および太陽電池産業のプロセスチューブ

半導体ウェーハの製造や太陽電池の製造では、窒化ケイ素チューブは拡散炉、酸化炉、化学蒸着 (CVD) リアクター内のプロセス チューブやボート キャリアとして使用されます。これらの環境には、超高純度の要件、反応性ガス (HCl、O2、N2、H2) の制御された雰囲気、および最大 1,200°C までの正確に制御された温度が含まれます。窒化ケイ素は、石英が失透し始め、構造的完全性を失い始める温度において、石英管に比べて金属汚染のレベルが極めて低いです。 Si₃N₄ プロセス チューブは、現代の半導体プロセスで一般的な急速なガス パージ サイクルの熱衝撃に対しても優れた耐性を備えています。

航空宇宙およびガスタービン部品

窒化ケイ素は、低密度、高温強度保持性、および優れた耐クリープ性の組み合わせにより、航空宇宙用途にとって魅力的な構造用セラミックとなっています。 Si₃N₄ 管および管状部品は、ガス タービンの燃焼ライナー インサート、高効率回収熱交換器用の熱交換器管、およびノズル部品で研究および実装されており、高温での動作温度での重量軽減により、どの金属合金にも匹敵することのできない性能と燃料効率の利点が得られます。航空宇宙分野での採用における課題は、材料の性能ではなく、信頼性の実証と認証です。セラミック部品には、固有の欠陥に対する敏感さを考慮した広範な確率的設計手法が必要です。

化学処理および腐食性流体の取り扱い

窒化ケイ素セラミックチューブは、強酸（フッ化水素酸を除く）、中温のアルカリ、金属代替品を腐食させる可能性のある攻撃的な有機化合物を含む化学処理環境において、反応管、熱交換器チューブ、およびフローパイプとして使用されます。 Si₃N₄ は、室温ではほとんどの鉱酸に対して耐性があり、金属オプションが経済的に許容できない速度で腐食によって劣化する高温でも良好な耐薬品性を維持します。プロセス流の金属汚染が許容できない特殊化学品、医薬品、電子化学製品の製造において、窒化ケイ素チューブは化学的不活性性と機械的堅牢性の両方を提供し、構造プロセスコンポーネントとして機能します。

窒化ケイ素チューブと他の高性能セラミックチューブの比較

要求の厳しい用途向けにセラミック チューブを選択するエンジニアは通常、窒化ケイ素と 1 つ以上の競合する先進的なセラミック材料の間で選択します。正しい選択は、アプリケーションが要求するプロパティの具体的な組み合わせによって異なります。次の比較では、最も一般的に評価される代替案を取り上げます。

炭化ケイ素チューブは、高温構造用途において窒化ケイ素に最も近い競合製品です。 SiC は、不活性雰囲気下で 1,400°C を超える温度でより高い熱伝導率とわずかに優れた性能を提供しますが、破壊靱性が低いため、機械的衝撃や深刻な熱衝撃事象による致命的な破損の影響を受けやすくなります。鋳造環境での熱電対保護など、熱衝撃と機械的負荷の両方が存在する用途では、SiC の上限温度はより高いにもかかわらず、一般に Si₃N4 がより安全な選択です。

窒化ケイ素チューブの指定方法: 寸法、公差、表面仕上げ

窒化ケイ素セラミックチューブを注文するには、標準の金属またはプラスチックチューブを注文するよりも正確な仕様が必要です。 Si₃N₄ は焼結後にダイヤモンド研削によって機械加工される脆い材料であるため、寸法公差と表面仕上げは、使用中のコンポーネントのコストと信頼性の両方に直接影響します。何を指定すべきか、そして実際にどのレベルの精度が必要かを知ることは、パフォーマンスを損なうことなくコストを管理するのに役立ちます。

• 外径 (OD) と内径 (ID): 標準的な市販の窒化ケイ素チューブは、外径が約 6 mm ～ 60 mm、壁厚が 2 mm ～ 10 mm の範囲で入手できます。カスタム寸法はご要望に応じて製造されます。曖昧さを避けるために、外径と肉厚ではなく外径と内径を個別に指定し、公差が焼結後の寸法に適用されるか、研磨後の寸法に適用されるかを指定します。精密用途では、±0.05 ～ 0.1 mm の接地公差が一般的です。焼結後の公差はかなり広いです (グレードとサイズに応じて ±0.5 ～ 1.0 mm)。
• 長さ: 焼結窒化ケイ素チューブは、SRBSN グレードでは最大約 1,500 mm の標準長さが用意されています。公称長さと許容公差を指定します。通常、長さに合わせてカットされたチューブの場合は ±1 ～ 2 mm、アセンブリ内のストップに対してチューブを位置合わせする必要がある場合はよりきつめです。
• 真直度： 長い窒化ケイ素チューブ (300 ～ 400 mm 以上) は、焼結プロセスによりわずかな反りを示す場合があります。最大真直度偏差を指定します。通常、標準グレードの場合は長さ 300 mm あたり 0.5 mm、精密用途の場合は 300 mm あたり 0.2 mm です。真直度は、センサーワイヤーが結合せずに穴の全長を通過する必要がある熱電対保護チューブの場合に特に重要です。
• 表面仕上げ(Ra): 焼結したままの表面の粗さは約 Ra 1.5 ～ 3.0 μm です。研削面は、一般的なエンジニアリング用途の場合は Ra 0.4 ～ 0.8 μm、精密またはシール面の場合は Ra 0.1 ～ 0.2 μm に指定できます。より微細な表面仕上げは追加の研削パスによりコストを大幅に増加させますが、必要となるのはチューブ表面がシールや滑り接触を形成する場合、または光学的に欠陥がないか検査される場合のみです。

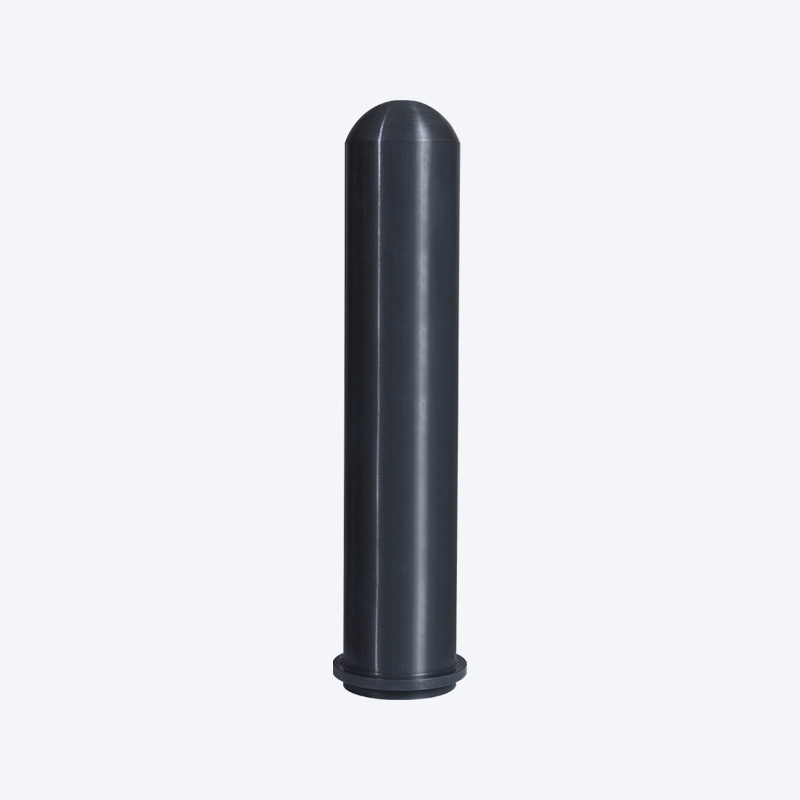

• 終了ジオメトリ: チューブの端を開くか、閉じるか (ドーム型または平底)、または面取りするかを指定します。熱電対シースの最も一般的な構成である閉端保護チューブでは、応力集中を避けるために、閉端の肉厚を最小にし、内側の角の半径を最大にするように指定する必要があります。取り扱いや取り付け時の欠けを防ぐために、開放端を面取りまたは丸くすることを強くお勧めします。
• 密度と気孔率: 重要な用途の場合は、最小密度 (通常、SRBSN の場合は 3.1 g/cm3 以上、GPSSN の場合は 3.2 g/cm3 以上) を指定し、測定された密度値の適合性証明書を要求します。許容レベルを超える気孔率は、酸化、腐食、溶融金属の浸透の優先的な経路を生み出し、耐用年数を短縮します。

取り扱い、設置、耐用年数に関する考慮事項

たとえ最高の窒化ケイ素チューブであっても、取り扱い、設置、操作を誤ると、性能が低下したり、早期に故障したりすることがあります。セラミックは、金属部品が日常的に許容する慣行を許容しません。投資から最大限の価値を得るには、セラミックの特定の取り扱い要件を理解することが不可欠です。

取り扱いと保管

窒化ケイ素チューブは、精密表面の汚染を防ぐために、清潔な綿またはニトリル手袋を使用して取り扱う必要があります。チューブを継手から強制的に出し入れする際には、金属工具を決して使用しないでください。セラミック表面に対する機械的な点荷重により、表面亀裂が発生し、使用中の熱または機械的応力によって伝播する可能性があります。反りや接触による損傷を防ぐため、チューブはパッド付きラックに垂直に保管するか、柔らかい支持体に水平に保管してください。取り付ける前に、明るい照明の下で各チューブに欠け、亀裂、または表面欠陥がないか検査してください。セラミックの亀裂は繰り返しの負荷によって徐々に成長するため、目に見える亀裂やエッジの欠けは不合格の根拠となります。

インストールのベストプラクティス

窒化ケイ素チューブを金属ハウジング、ブラケット、または耐火サポートに取り付ける場合は、セラミックと硬質金属の接触面の間に、常に準拠性のある中間層 (通常はセラミックファイバースリーブ、高温ガスケット材料、または柔軟なグラファイトテープ) を設けてください。金属とセラミックを直接締め付けると応力集中が生じ、たとえ適度な締め付け力であってもセラミックが破壊されます。 Si3N4 チューブと周囲の金属構造の間に熱膨張差のギャップを許容します。窒化ケイ素は約 3 × 10⁻⁶ /°C で膨張しますが、鋼は 12 × 10⁻⁶ /°C で膨張し、その 4 倍の速さです。そのため、室温でぴったりと取り付けられたチューブは、温度が上昇すると鋼から圧縮されます。

熱サイクルとランプレート

窒化ケイ素は他のセラミックに比べて優れた耐熱衝撃性を持っていますが、非常に急激な温度変化によって依然として内部熱応力が発生します。実験用管状炉や半導体拡散管など、炉の加熱と冷却を制御する用途では、壁厚が 5 mm を超える管の昇温速度を 5 ～ 10°C/分に制限してください。溶融金属への急速な浸漬が避けられない鋳造環境での炉の挿入および取り出し操作の場合は、浸漬前にチューブを少なくとも 200 ～ 300°C に予熱して、初期の温度勾配を軽減します。この 1 つの実践により、溶融金属用途におけるチューブの耐用年数を 50% 以上延ばすことができます。

モニタリングと製品寿命の指標

継続的に高温で使用される窒化ケイ素保護チューブは、定期的に (通常は計画された生産停止時間中に) 検査する必要があります。チューブが寿命に近づいていることを示す指標としては、目に見える表面の酸化や予想範囲を超えた変色、ホットエンドの寸法変化（局所的な材料損失やクリープを示す）、気密性の低下（クローズドエンドチューブの圧力試験で検出可能）、叩いたときの音響応答の可聴変化（透明なリングではなく鈍いリングは内部亀裂を示唆しています）、外面の目に見える亀裂や剥離などが挙げられます。製品の汚染、熱電対の損失、機器の損傷の危険性がある使用中の故障を待つのではなく、検査結果に基づいてチューブを積極的に交換してください。

窒化ケイ素チューブの調達: サプライヤーに求めるもの

窒化ケイ素セラミックチューブの世界市場には、完全な社内製造能力を持つ大手先端セラミックスメーカーからサードパーティメーカーから調達する販売代理店まで、幅広いサプライヤーが含まれています。 Si₃N₄ チューブの品質、一貫性、信頼性はサプライヤーによって大きく異なり、重要な用途で標準以下の材料を受け取ると深刻な結果が生じる可能性があります。次の基準は、一貫した用途に適した製品を提供できるサプライヤーを特定するのに役立ちます。

• 社内製造と再販: 独自の Si₃N₄ チューブを製造するサプライヤーは、粉末の選択、焼結条件、品質テストを直接制御できます。このトレーサビリティは、バッチ間の一貫性が必要であり、製造品質を監査する権利がある場合に重要です。流通業者は競争力のある価格を提示できますが、通常、製造プロセスの透明性が低く、注文ごとに供給元を切り替える場合があります。
• 品質認証とテストの文書: 信頼できるサプライヤーは、各出荷品に、測定された密度、使用された焼結プロセス、および寸法検査結果を記載した適合証明書を提供します。重要なアプリケーションの場合は、サプライヤーが生成したデータのみに依存するのではなく、認定試験機関からのサードパーティの材料特性試験データ (曲げ強度、熱伝導率、化学組成) を要求してください。
• カスタム製造能力: アプリケーションで標準外の寸法、閉端、機械加工されたフィーチャ、または特定の表面仕上げが必要な場合は、サプライヤーがこれらのフィーチャを製造する社内のダイヤモンド研削および機械加工の能力を備えているかどうかを確認してください。多くの販売代理店は、カタログに記載されている標準サイズしか供給できません。
• アプリケーションエンジニアリングサポート: 最高の窒化ケイ素チューブのサプライヤーは、お客様が適切なグレードを選択し、用途に合わせて寸法を正確に指定できるようサポートする技術サポートを提供しています。これは、別のセラミック材料または金属から初めて Si₃N₄ に移行する場合で、設置設計、熱サイクル手順、および予想される耐用年数に関するガイダンスが必要な場合に特に役立ちます。
• 最小注文数量とリードタイム: 窒化ケイ素チューブは市販品ではありません。標準サイズは在庫があれば迅速に納品できる場合がありますが、カスタムサイズの場合は通常、製造に 4 ～ 12 週間のリードタイムが必要です。予算を立てる前に最小注文数量を明確にします。一部のメーカーでは、非標準品目については 10 ～ 20 個の最小注文を必要としています。これは、少量のユーザーの在庫とキャッシュ フロー計画に影響します。
